Пистолеты-пулеметы MP-38, MP-40

Конструкция и особенности

Серия пистолетов-пулеметов MP-38, MP-40, MP-40(II) была разработана фирмой Эрма (Erma) в Эрфурте (Erfurt). Конструктор этого оружия - Х.Фольмер (H.Vollmer).
Примечание: "MP", от "Maschinepistole" - пистолет-пулемет, а число - год создания.
Первоначально оружие создавалось исключительно для парашютистов, но в последствие получило широкое распространение во всех родах войск вермахта и изготавливалось многими предприятиями рейха. Модели отличались друг от друга в основном технологически, так для MP-40 затворная коробка изготавливалась штамповкой, в то время как у MP-38 она изготавливалась с применением металлорежущих станков (видны фрезерованные пазики). Была изменена также и форма затворной коробки: вместо круглой в поперечном сечении, она приобрела форму, оптимальную для уменьшения трения частей затвора. Помимо этого она способствовала отведению попавших внутрь частиц грязи. Была измененена и форма горловины: на ней появились ребра жесткоски, очевидно для того, чтобы избежать деформации горловины при ударе оружия обо что-либо. От модификации к модификации изменялась рукоятка заряжания использовались два варианта: первый - скобообразная простая рукоятка, для исключения случайного выстрела фиксирующаяся в коленчатом вырезе затворной коробки, находясь в крайнем заднем положении, второй - рукоятка с возможностью перемещения вдоль своей оси (перпендикулярно затвору) - для возможности фиксации не только в крайнем заднем, но и переднем положениях.
Для справки: фиксация в переднем положении необходима потому, что затвор свободный (т.е. ствол запирает только массой) выстрел может произойти при ударе оружия обо что-либо, так как если затвор не фиксирован и предоставлен сам себе, а в магазине имеются патроны, то при ударе затвор может отойти назад и, не встав (не дойдя) на шептало, вернуться обратно, дослав очередной патрон и, разбив ему капсюль, произвести выстрел .
Других серьезных отличий в перечисленных выше моделях, пожалуй, не было, поэтому в дальнейшем речь будет вестись о MP-38, MP-40 как о единой системе.

Первое, что бросается в глаза - это необычная форма оружия. Нет привычных кожуха и деревянного приклада, рукоятка заряжания с левой стороны, пистолетная рукоятка управления огнем ... Отсутствие кожуха можно объяснить тем, что у данного оружия очень низкий темп стрельбы, следовательно, ствол так сильно не нагревается, чтобы с ним могли случиться всякие "неприятности". К тому же обычно кожух является продолжением затворной (становясь ствольной) коробки и наличие его само собой разумеется, но в данном случае конструкция совсем иная и кожух абсолютно не нужен. От деревянного приклада отказались в пользу металлического со складным плечевым упором для уменьшения длины оружия (оружие, изначально предназначалось для парашютистов, а стало быть, должно было быть компактным). На пользу пошло также то, что магазин стал распологаться снизу (обычно он располагался с левого боку), что превратило его в весьма удобное средство удержания оружия. Опять же при ношении оружие висело "как надо" и не создавало неудобств. Однако следует признать не лишенными основания доводы о том, что вертикальное расположение магазина было неудобно при стрельбе лежа, так как магазин не позволял опустить оружие ближе к земле, хотя, правда, ничто не мешало "положить" MP на бок. Что касается расположения рукоятки заряжания с левой стороны, то некоторые авторы (например,[2]) полагают, что это было сделано для того, чтобы рука стрелка всегда находилась на пистолетной рукоятке, хотя если внимательно приглядеться к MP, то видно, что у конструктора просто не было иного выхода - ведь для того, чтобы передернуть затвор справа, потребовалось бы совершить сложные манипуляции с оружием (оно короткое, и его некуда упереть), а это было бы крайне неудобно. Применение пистолетной рукоятки, пожалуй, было первым случаем для оружия такого класса, и, надо сказать, явилось очень удачным решением, хотя использование складного плечевого упора другой альтернативы не оставило. К особенностям оружия можно также отнести и "странное приспособление" под стволом - это аллюминиевая опорная шина, которая предназначена для установки пистолета-пулемета в отверстии броневых стенок танков, бронемашин, а упор - для предотвращения смещения пистолета-пулемета назад при стрельбе.
Пистолет-пулемет работает по принципу отдачи свободного затвора. Возвратно-ударный механизм ударникового типа, приводится в действие возвратно-боевой пружиной. Возвратно-боевая пружина заключена в трехзвенную телескопическую систему трубок, которая является направляющей (для пружины), а также препядствует засорению пружины. Имеется специальный пневматический демпфер, который в купе с несколько удлененной затворной коробкой делает темп стрельбы сравнительно невысоким. "Сравнительно невысокий темп стрельбы - одно из достоинств системы"[1]. Прицел имеет постоянную стойку для стрельбы на дальностях до 100 м и откидную стойку для 200 м. Магазин коробчатый, может быть снаряжен вручную или специальной машинкой.

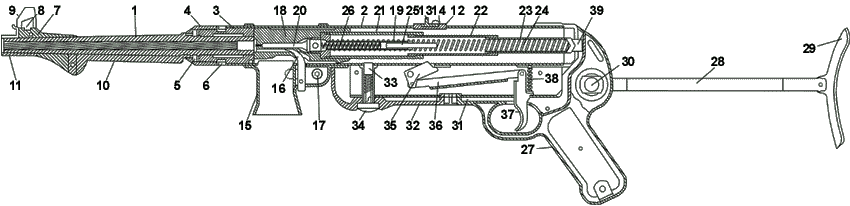

Пистолет-пулемет состоит из следующих основных частей и механизмов:

• ствола с затворной коробкой;
• спусковой коробки с рукояткой управления огнем и откидным плечевым упором (все вместе - приклад);
• затвора;
• возвратно-боевой пружины в телескопической системе трубок и ударником;
• спускового механизма;
• съемного магазина.

Ствол с затворной коробкой, соединены друг с другом при помощи нарезной муфты, гайки ствола, упорного кольца и промежуточного кольца с тормозящей шайбой, образуют остов пистолета-пулемета. На промежуточном кольце сделана прорезь для ремня. На дульную часть ствола посажено основание мушки, на котором сверху укреплена мушка и защитный кольцевой намушник, а снизу сделан гребень. Между гребнем основания мушки и гайкой ствола закреплена шпилькой опорная шина с упором. Дульная часть ствола имеет навинтованный конец, на который насаживается дульная муфта. Канал ствола нарезной, имеет четыре правых винтовых нареза.
Затворная коробка простой формы и изготовлена из листового материала. Сверху на затворной коробке помещается основание прицела, в которое вставлена планка с прицельной стойкой, на которой сделана прорезь постоянного прицела на 100 м. На оси, укрепленной в этой планке, смонтирована откидная планка с прорезью для дистанции 200 м. На переднюю часть затворной коробки надета согнутая из листового материала обойма. Нижняя часть обоймы образует приемник магазина, а внутри монтируется защелка магазина и отражатель. Справа над приемником магазина на затворной коробке вырезано выводное окно для отражения гильз.

Затвор циллиндрический и имеет рукоятку заряжания, выбрасыватель с пружиной, две направляющие циллиндрические поверхности, внутреннее ступенчатое отверстие и боевой взвод. Во внутреннем ступенчатом отверстии затвора помещается ударник с бойком, собранный вместе с деталями возвратно-ударного механизма. В циллиндрическое гнездо стержня ударника вставлен и закреплен шпилькой боек. Сам стержень ударника ввинчен в наружную трубку возвратного механизма.

Возвратно-ударный механизм состоит из телескопически складывающихся трубок с буртиками: наружной - самой широкой, средней и внутренней, завершающейся конусообразной головкой и возвратно-боевой пружины.
Возвратно-боевая пружина помещается внутри сложенных трубок между конусообразной головкой, и венчиком стержня ударника. Затвор и ударник помещаются и движутся внутри затворной коробки, причем рукоятка заряжания перемещается в продольном пазу на левой стороне затворной коробки, а конусообразная головка внутренней трубки упирается в торец спусковой коробки, образуя неподвижную опору. Таким образом, при движении затвора вместе с ударником назад, наружная и средняя трубки будут складываться на неподвижной внутренней трубке, сжимая при этом возвратно-боевую пружину. Внутри стержня ударника собирается буферное приспособление, служащее для смягчения удара подвижных частей, при отходе их назад с целью гашения скорости затвора. Отчасти из-за этого демпфера темп стрельбы оружия невысок.
Буферное приспособление состоит из поршня, вставленного в канал стержня ударника и буферной пружины, упирающейся сзади в поршень, а спереди в закрепленный в стержне ударника боек.

Приклад состоит из ряда деталей. Основанием приклада служит корпус рукоятки управления огнем, который изготавливается за одно со спусковой скобой, и на который монтируются бакелитовые щечки. В верхнем уступе корпуса на стопорной оси с защелкой подвижно укрепляется плечевой упор с поворотным затыльником. Плечевой упор может принимать два положения: откинутое или сложенное. Оба положения фиксируются защелкой. В откинутом положении, используемом при обычной стрельбе, плечевой упор составляет продолжение пистолета-пулемета, причем затыльник ставится в вертикальное положение. В сложенном положении, необходимом при переноске, стрельбы из танков, бронемашин, плечевой упор поворачивается и ложится на тело пистолета-пулемета, причем затыльник ставится в горизонтальное положение. Для перевода плечевого упора из одного положения в другое необходимо нажать на защелку. Основание приклада при помощи винтов соединяется со спусковой коробкой, причем верхний уступ основания приклада входит в верхний стакан коробки. Затылок спусковой коробки имеет сухарные зубья для соединения с затворной коробкой, втулку для упора конусообразной головки внутренней трубки возвратного механизма и прорезь для ремня. Снаружи спусковая коробка закрывается привинченным бакелитовым кожухом. В собранном прикладе помещается стопорное приспобление затворной коробки и спусковой механизм. Стопор вместе со своей пружиной вставляется сверху в трубку с внутренним буртиком, укрепленную в спусковой коробке. Снизу на стопор надевается пуговка и крепится шпилькой. Пуговка и трубка имеют полуциллиндрические выступы. При выключенном положении стопорного приспособления стопор за головку оттянут назад и повернут. При этом пружина стопора входит в пазустановленной затворной коробки, фиксирую ее положение, а выступ стопора входит в вырез трубки.

Спусковой механизм собирается в спусковой коробке. Основными деталями его являются спусковой рычаг, спусковая тяга и спусковой крючек. Спусковой крючек и спусковой рычаг поворачиваются на своих осях, а спусковая тяга соединяет их. Под действием одной и той же спусковой пружины спусковой рычаг приводится в зацепляющее положение, а спусковой крючек в переднее положение. При нажатии на спусковой крючек, спусковой рычаг поворачивается, освобождая подпружиненый затвор, а спусковая пружина сжимается.

Магазин состоит из коробки, усиленной в верхней части обоймой, пружины, подавателя и крышки. Загибы магазина сделаны на обойме. Магазин вставляется в приемник обоймы затворной коробки и фиксируется в ней защелкой магазина. При стопорении магазина зуб защелки входит в вырез на обойме магазина, таким образом фиксируя его.
